實施逆向工程可以更好地實現汽車產品設計的并行工程，使產品設計及其相關過程實行同步作業，并使之優化。利用PTS-S400三維掃描儀配合攝影測量測量系統，可以直接對車身進行掃描，在軟件中進行處理計算，從中控制整個車輛設計的精度和提高模型質量。對白車身（噴顯影劑）進行掃描以后，對車身各部分的弧度進行計算，可以用于研究國外的配件技術與車輛外形的數據依據，大大提高產品設計的一次成功率，從而縮短周期，降低成本，減少風險，提高質量，增強企業競爭力。

第一步，攝影測量捕捉空間坐標

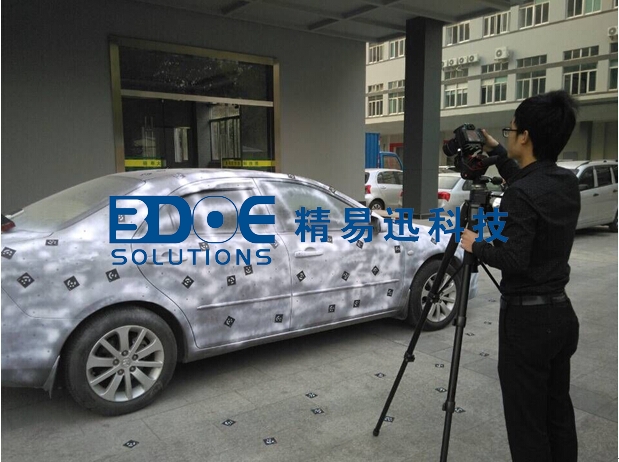

采用攝影測量系統從多個方向拍攝汽車表面粘貼的標記點，從而形成汽車整體的框架數據，時間約5-10分鐘。

第二步，采用PTS-S400掃描汽車細節

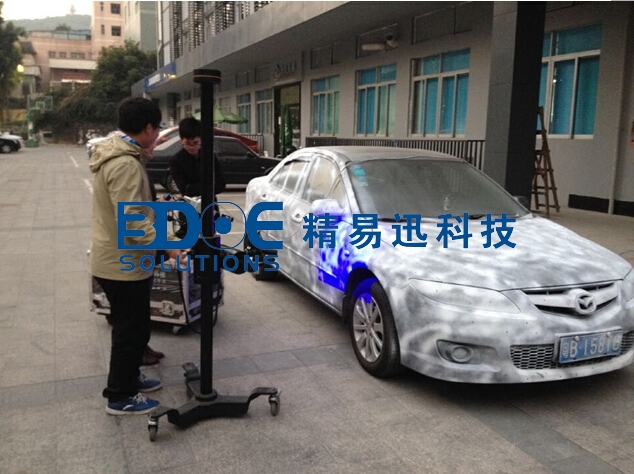

基于攝影測量系統捕獲的框架信息，采用PTS-S4003D掃描儀進一步進行掃描獲取表面細節信息形成整車的高精度、高密度點云數據，時長約1個小時左右。

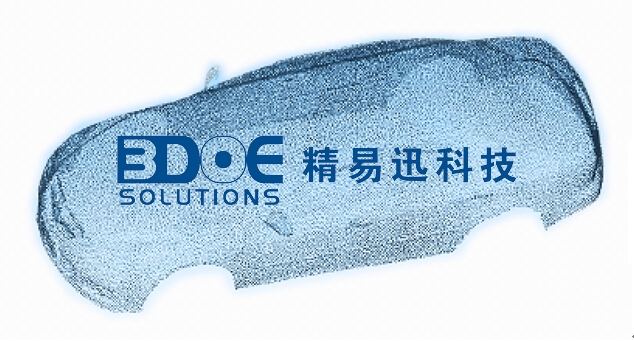

第三步，在Stereo3D軟件中將數據融合成整車點云數據

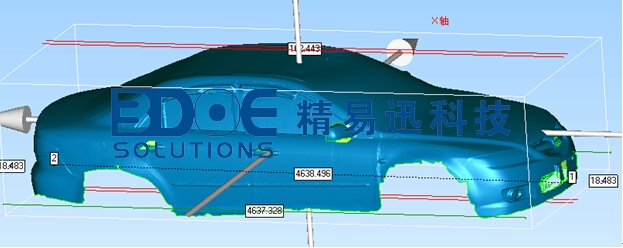

第四步，封裝點云獲得STL數據

也可進行汽車試驗（例如碰撞試驗）過后的汽車進行測量，然后對結果進行分析，得到實驗前后的對比數據進行分析，得到例如形變、位移等相關數據，方便以后對車輛進行進一步設計，為以后對汽車的修改提供有力的理論依據，短時間內提高汽車的設計質量。
